天线馈线以及避雷器件
产品介绍
简介：
双极化高增益天线，扇区板状天线是专门为扩频通信设计生产的。该天线经过优化设计和精心调试，驻波性能好，增益高，前后比大；结构牢靠，具有很好的防振动冲击和防水防腐能力；外形尺寸小，安装方便，无论安装在铁塔上或楼顶上其方向图都不受影响。
指标参数：
| 频率范围 | |
| Frequency range | 5150-5850 |
| 带宽 | |
| Bandwidth | 700 |
| 增益 | |
| Gain | 2×23 |
| 水平面波瓣宽度 | |
| Horizontal Beanwidth-° | 65 |
| 垂直面波瓣宽度 | |
| Vertical Beamwidth-° | 15 |
| 前后比 | |
| F/B Ratio-dB | ≥30 |
| 隔离度 | |
| Isolation Between Pols -dB | ≥30 |
| 电压驻波比 | |
| VSWR | ≤2.0 |
| 标称阻抗 | |
| Nominal Impedance-Ω | 50 |
| 极化方式 | |
| Polarization | 垂直和水平 |
| Vertical and horizontal | |
| 最大功率 | |
| Maximum Power-W | 50 |
| 尺寸 | |
| Dimensions-mm | 750×170×55 |
| 重量 | |
| Weight-kg | 3.4 |
| 抗风强度 | |
| Rated Wind Velocity-m/s | 60 |
| 接头型号 | |
| Connector | 2×N座 2×N Female |
| 支撑杆直径 | |
| Mounting Mast Diameter-mm | Φ50-70 |

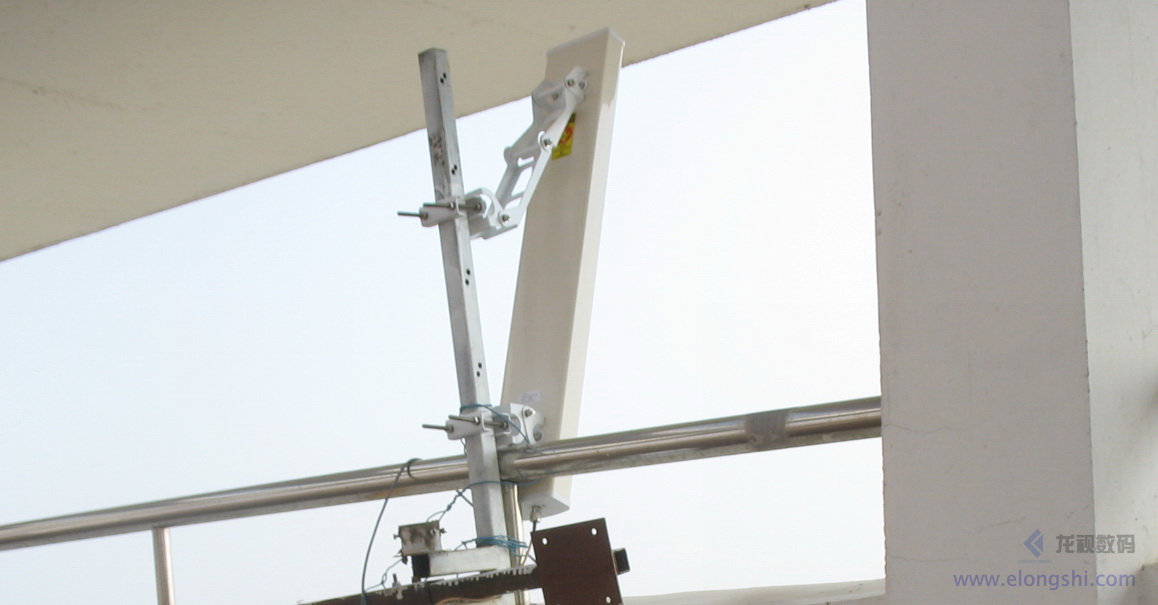

应用案例： 扇区天线一对多无线组网应用
深圳龙视数码驾驶员考试系统无线覆盖组网系统
深圳龙视数码工业级无线微波组网系统
