COFDM便携视频无线传输
COFDM便携式单兵无线视频传输主机 LS-3021
订购热线:(86) 0755-83203097 83260705 13316861902
产品介绍

  LS-3021单兵图像传输系统,采用数字化先进的COFDM调制技术,符合MPEG-2/DV B-T技术标准,能传输DVD标准清晰度音视频信号。可选配语音对讲功能。设备发射机小型化方便携带,可安装在专业摄影机或军用背架上,而且在高速运动中以及有障碍情况下也可以高速实时传输,相比传统模拟传输系统或普通数字扩频系统具有更优良的传输效果,适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。传输距离达0.3~10公里*(实际传输距离视环境而定,10公里仅当开阔地一端有一定高度的情形)。

系统特性
频段200MHz~1400MHz可根据需要定制
高质量的数字视频处理及MPEG-2视频编解码,DVD画质
极短的编码延时,端到端200毫秒
高速移动及多径干扰下的稳定传输(移动速率240公里/小时)
具有空间分集接收能力
选配双向语音对讲功能
便携式安装方便,即装即用
锂电池供电,2~3小时续航时间

主要适用范围
1、广电、媒体实时视频直播;
2、大型活动等现场实况转播;
3、110应急通信指挥车;
4、军队、消防、武警、公安演练实时传输;
5、公安、安全、交通突发事件现场视频传输;
6、海防、海事、水利、人防搜救、应急抢险指挥;
7、机载航拍传输;
8、无人机、无人车实时视频传输和远程控制系统;

系统应用
深圳安视源无线单兵视频传输应用

技术参数
 发射机和天线
工作频率:    200MHz~1400MHz定制(由于配套天线频率工作范围有限,建议在定制的频率±20MHz内工作)
发射功率:    36dBm(典型值)
输出阻抗:    50Ω
信道带宽:    2/4/6/8MHz
码流速率:    2Mbps~15Mbps
纠错编码:    1/2; 2/3; 3/4; 5/6
保护间隔:    1/4; 1/8; 1/16
音视频编码: MPEG-2
图像清晰度: 标清分辨率720×576(DVD标准)
调制方式:    COFDM
调制类型:    QPSK、16-QAM或64-QAM
误 码 率:    ≤10-8

参数调节:    通过按钮调节频率等
输入接口:    1路视频,2路音频立体声(BNC接头形式)
视频制式:    PAL/NTSC
语音通道:    选配双向语音
天线增益:    5.5dBi(@340MHz鞭状天线)
天线长度:    1米(@340MHz鞭状天线)
发射范围:    全向360°
工作电压:    DC12V
标配电池:   14.8V 120Wh带LED电量显示锂电池
外形尺寸:    12cm×8cm×16cm(未连接天线时)
安装接口:    Sony或Panasonic定制其中一种接口 (发射机与摄影机或背架,发射机与电 池的安装接口相同)
存储温度:    -45~+75度
工作温度:    -25~+50度

接收机和天线
接收技术:    COFDM/MPEG2/H.264
覆盖范围:    全向 360°
人机接口:    通过遥控板设置参数
接收门限:    -96dBm
输出接口:    标准AV信号(1路视频,2路音频)
电源供电:     AC220V

尺    寸:    1U 19英寸标准机箱
存储温度:    -45 -+ 75 度
工作温度:    -25 - 50 度
天线增益:    5.5dBi(@340MHz鞭状天线)           10.5dBi(@340MHz玻璃钢天线)
天线长度:    1米(@340MHz鞭状天线)               1.8米(@340MHz玻璃钢天线)
接收范围:    全向360°

设备安装
发 射 机:    安装在摄像机与电池之间或安装在背架与电池之间
接 收 机:    安装在室内或车内
发射天线:    直接拧在发射机天线接口上
接收天线:    将天线磁铁底座直接吸在车顶,将馈线连接到车内接收机(车载接收时); 将天线通过U形夹码抱杆固定在楼顶,通过馈线线缆连接到室内接收机(室内接收时)

保修
1年免费,详情参照保修条例

机载视频传输案例
深圳安视源无线单兵视频传输机载视频传输案例深圳安视源无线单兵大型无人机远距离传输视频应用

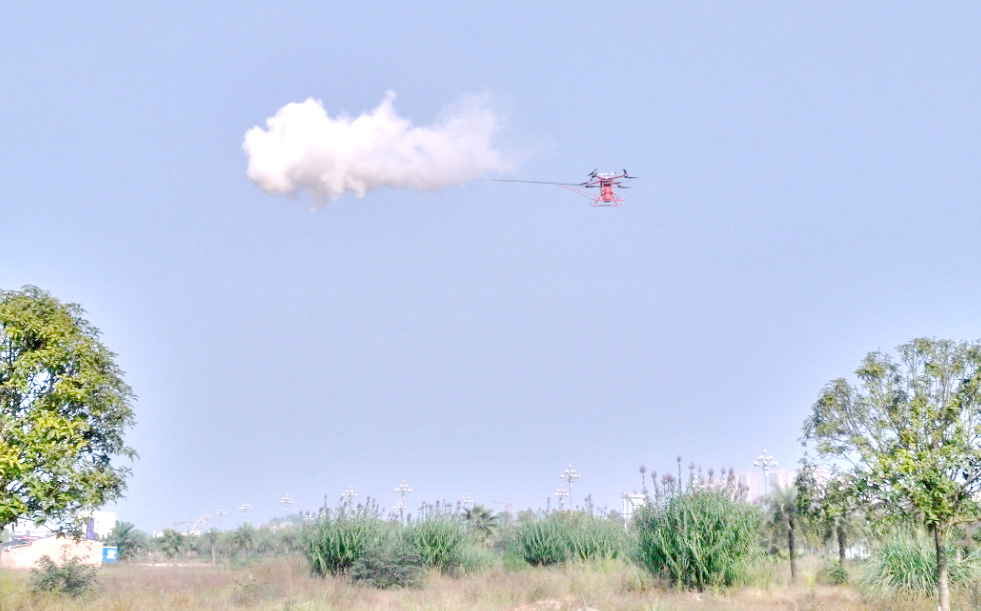

大型无人机灭火系统远距离传输视频应用
深圳安视源无线单兵大型无人机远距离传输视频应用深圳安视源无线单兵大型无人机远距离传输视频应用
